带底切加工的 CNC 加工零件的提示

加工零件时，某些设计比其他设计更容易生产，因此不同特征的可加工性是需要牢记的重要考虑因素。底切是标准立铣刀无法实现的功能。出于这个原因，具有底切的零件的设计往往很困难，而这种具有困难特性的零件的加工需要一些关键的考虑因素和专业知识才能获得最佳结果及切削液的选择。

什么是底切加工？

底切加工是一种加工技术，它涉及在加工零件中创建凹陷或凹陷特征。大多数加工服务中使用的标准切削工具（例如立铣刀）不能产生倒扣。此外，在机械加工中设计倒凹部分似乎很困难。最重要的是，加工项目旨在为各种加工零件实现适当的功能。此外，制造一些精确的底切标准会产生更多的成本。这是因为它们的某些表面不能从头顶直接访问。许多底切发生在工件的一部分从另一部分突出的地方。悬垂会产生传统工具（例如路由器和三轴铣床）无法达到的间隙。

底切加工专用工具

如前所述，在大多数情况下，底切可能会变得很棘手。更重要的是，典型的直线加工工具无法接触到大多数底切零件产生的间隙。简单的底切通常需要称为槽刀和棒棒糖刀具的工具，后者也称为底切端铣刀。这些工具具有独特的形状，使它们能够进行传统加工工具无法做到的底切。

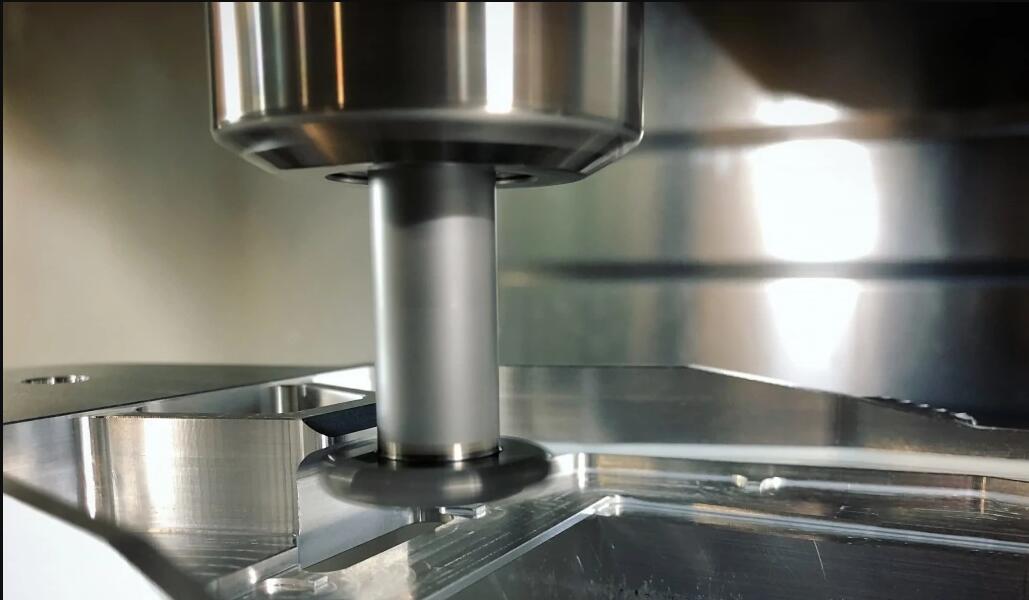

槽刀和棒棒糖刀

开槽刀和棒棒糖刀都有较窄的轴和较宽的末端。在槽刀中，刀尖更平，而在棒棒糖刀中，刀尖是圆形的，非常适合切割弯曲的形状。尖端外侧和轴边缘之间的距离是机械师可以在悬垂表面下切割多远。特别是棒棒糖刀也可用于工件的任何部分去毛刺和断边，包括底面。

棒棒糖切割器有多种包角可供选择，例如 220 度和 300 度。颈部较细的刀具允许更大的包角和更球形的切削端，从而提供更大的间隙。颈部较粗的刀具具有较小的包角，因此它们提供的间隙较小，但刚性和稳定性更高。

棒棒糖刀具的圆形尖端使其适用于加工弯曲的底切形状。除此之外，棒棒糖刀具还应用于边缘轴承以去除工件的毛刺。然而，这种底切立铣刀提供多方向切削，因此价格更高。

开槽刀和棒棒糖刀是方便的工具，尤其适用于简单的底切。然而，它们的一个缺点是大多数计算机辅助制造 (CAM) 软件不包含支持它们所需的算法。可以将这些工具与 CAM 软件一起使用，但这样做通常需要笨拙的解决方法，例如使用手动 G 代码或手动操作铣床。

底切零件加工中的特殊切削

当产品需要底切时，您可以执行以下一些独特的切割。退刀槽主要有T型槽和燕尾槽两种，有时也需要单边退刀槽。

T型槽

顾名思义，这种切割工具有助于创建 T 形底切。T型槽工具包括相互连接的水平刀片和垂直轴。这些功能允许机器切入工件并在任一方向水平切割。结果，它形成了一个T形。T 型槽工具的标准宽度范围为 3 毫米至 40 毫米。

燕尾

燕尾切割工具使用有角度的刀片来生产底切零件。产生的切口具有梯形或燕尾形。此外，底切部分总是具有窄的顶部和宽的底部。

燕尾切割工具有 45 度和 60 度的标准角度可供选择 - 其他角度也是可能的，通常为 10 度的倍数和高达 120 度，尽管这些不太常见。

单面咬边

单面退刀槽与T型槽和燕尾槽切削的区别在于前者会产生对称的形状，而单侧退刀槽则不会。单边底切 使用特殊工具从侧面切割并从原始底切突出的附加切口，就像标准拼图上的突出部分一样。

如果您正在设计一侧有底切的内墙，则必须牢记间隙。将主宽度保持为底切深度的四倍将有助于确保刀具有足够的间隙以正常工作。

底切加工技巧

1. 与专业人士的合作

您会同意与专家合作将使您的工作更轻松。因此，有经验的个人或公司可能拥有必要的工具和专业知识以各种方式为您提供帮助。通过这种方式，与专家合作将帮助您降低错误风险，从而获得正确的底切零件。

2.尽可能消除底切

在设计加工零件时，最好尽可能避免底切。这是因为底切增加了设计的复杂性。此外，您可能需要获得所需的特殊工具，这可能会产生更多费用。因此，消除底切让您的工作更轻松，并为您节省更多资金。

3.避免需要定制工具

零件设计时应尽量避免咬边。底切很难使用，需要特殊的工具来制作。因此，不将它们包含在设计中会更具成本效益和效率。不需要底切的设计示例是设计具有刀具空间的工件，以便可以从背面使用标准加工。这避免了从前面困难的底切。

4. 做浅底切

请记住，切削刀具刀片的深度是有限制的。这是因为这些叶片中的大多数通常连接到垂直轴。因此，请确保您只创建适合您的切削刀具的浅底切深度 - 此外，您的切削越浅越好。

更深的设计也可能会损害切削工具的稳定性，因为垂直轴会更长。这可能导致工具振动增加，从而降低工具精度。此外，工具可能会损坏。因此，为大多数底切工具创建足够深的设计非常重要。
